ماشین ظرفشویی ال جی (LG Dishwasher) یکی از پیشرفته‌ترین لوازم خانگی این برند است که با استفاده از قطعات الکترونیکی و مکانیکی مختلف، شستشوی ظروف را با کمترین مصرف آب و انرژی انجام می‌دهد. هر یک از این قطعات وظیفه مشخصی دارند و خرابی هر کدام می‌تواند باعث کاهش کیفیت شستشو، ایجاد ارور یا حتی از کار افتادن کامل دستگاه شود.

اگر قصد خرید قطعات ظرفشویی ال جی (LG Dishwasher Parts) را دارید یا می‌خواهید با عملکرد هر قطعه آشنا شوید، این راهنما به شما کمک می‌کند تا علاوه بر شناخت اجزای اصلی دستگاه، علائم خرابی آن‌ها را نیز بشناسید و در صورت نیاز قطعه مناسب را انتخاب کنید.

در فروشگاه ال جی پشتیبان انواع قطعات اورجینال و سازگار ماشین ظرفشویی ال جی همراه با مشاوره تخصصی، ارسال سریع و پشتیبانی قبل و بعد از خرید عرضه می‌شوند.

چرا قطعات ماشین ظرفشویی ال جی را از ال جی پشتیبان خریداری کنیم؟

انتخاب قطعه مناسب، مهم‌ترین عامل در تعمیر اصولی ماشین ظرفشویی است. در ال جی پشتیبان تلاش می‌کنیم با ارائه قطعات اورجینال و سازگار، هزینه‌های تعمیر را کاهش داده و طول عمر دستگاه شما را افزایش دهیم.

مزایای خرید از ال جی پشتیبان:

• عرضه قطعات اورجینال و باکیفیت
• مشاوره تخصصی قبل از خرید
• ارسال سریع به سراسر ایران
• راهنمای انتخاب قطعه بر اساس مدل دستگاه
• پشتیبانی قبل و بعد از خرید
• همکاری با تکنسین های متخصص و مجرب

چگونه قطعات ظرفشویی ال جی مناسب برای دستگاهمان را انتخاب کنیم؟

قبل از خرید هر قطعه، حتماً موارد زیر را بررسی کنید:

• مدل کامل ماشین ظرفشویی
• شماره فنی (Part Number) قطعه
• سال تولید دستگاه
• نوع موتور (AC یا Direct Drive)
• شفت بلند، شفت کوتاه یا XD بودن مدل

در صورتی که از سازگاری قطعه مطمئن نیستید، می‌توانید مدل دستگاه یا تصویر برچسب مشخصات را برای کارشناسان ال جی پشتیبان ارسال کنید تا قطعه مناسب به شما معرفی شود.

مهم‌ترین قطعات ماشین ظرفشویی ال جی

ماشین ظرفشویی ال جی از قطعات مختلفی تشکیل شده است که مهم‌ترین آن‌ها عبارت‌اند از:

• برد اصلی
• برد دیسپلی
• شیربرقی
• پمپ تخلیه
• جت پمپ (موتور شستشو)
• المنت ماشین ظرفشویی
• هیتر شفت کوتاه
• سامپ
• کاسه نمد
• آبفشان‌ها
• نازل لگنچه
• فیلتر
• جاپودری
• فلوتر
• موتور مقسم آب
• سوییچ اطمینان هیتر
• سوئیچ درب
• بخارساز
• مخزن نمک
• نوار دور درب
• بند لولا

در ادامه با عملکرد، علائم خرابی و کاربرد هر یک از این قطعات آشنا می‌شویم.

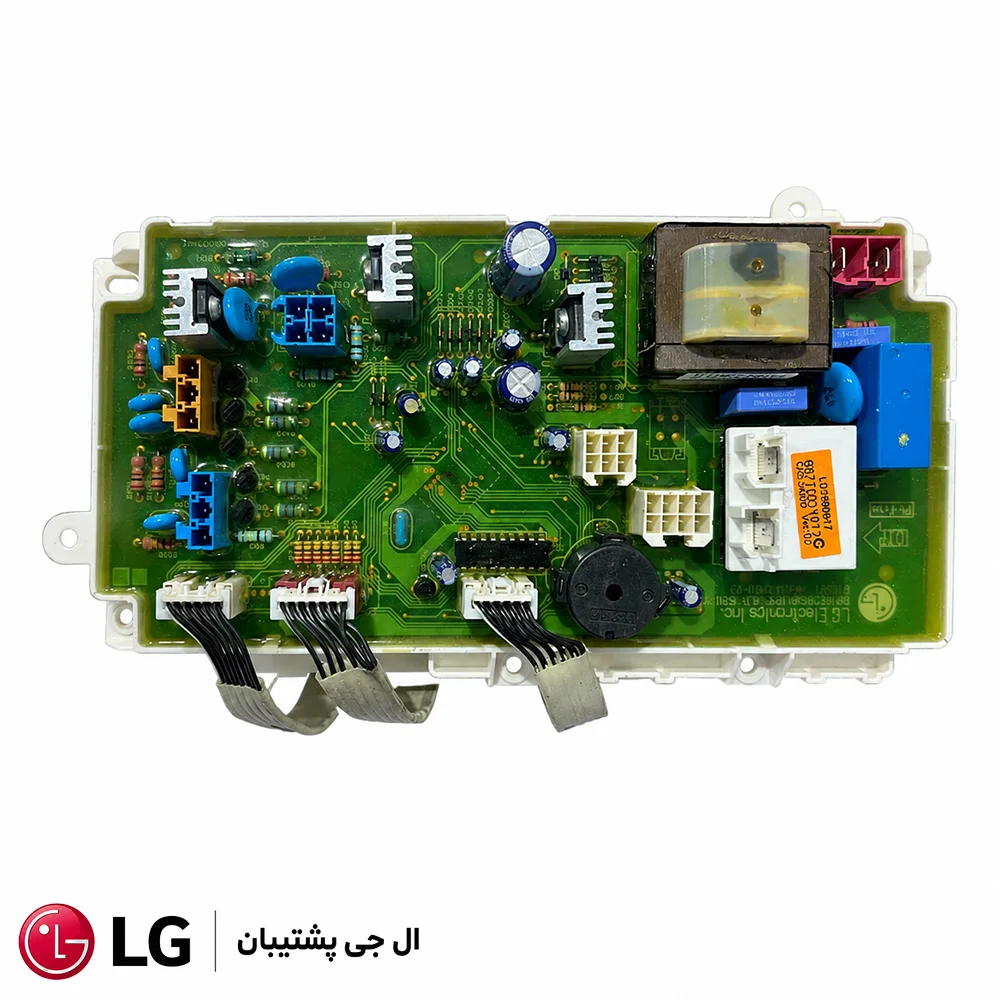

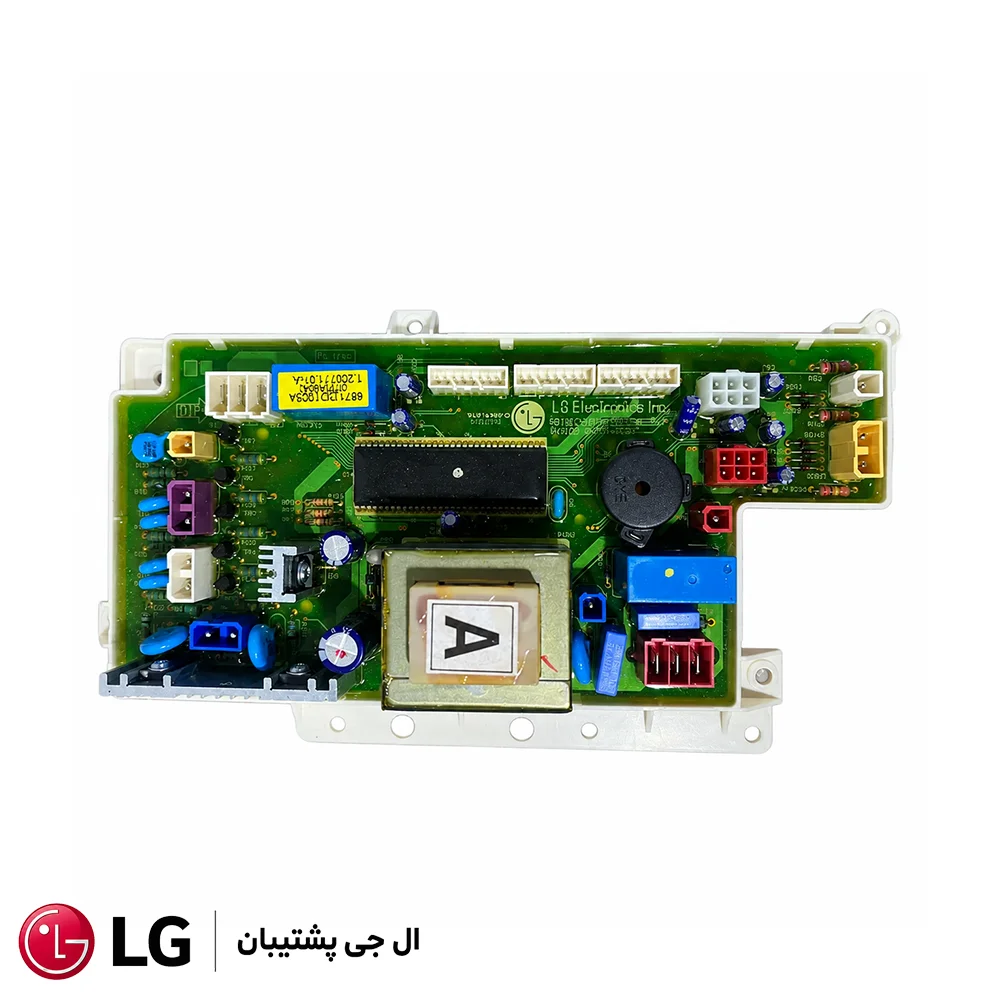

برد اصلی یا Main Board

اصلی ترین قطعه در ظرفشویی ال جی برد می باشد. تمامی فرمان های دستگاه از این قطعه می باشد به طور کلی مغز اصلی دستگاه می باشد و تمام فرمان‌های مربوط به آبگیری، شستشو، تخلیه، گرم کردن آب، خشک‌کن و نمایش ارورها توسط این برد پردازش می‌شوند. در صورت خرابی در سیم کشی ماشین ظرفشویی، برد الکترونیکی آسیب دیده و یا می سوزد و خرابی برد الکترونیکی باعث مختل شدن کار ماشین ظرفشویی می شود.

هنگام بروز خطاهای مختلف در قطعات ظرفشویی ال جی برد الکترونیکی ارورهای مختلفی را در نمایشگر نشان می دهد این خطاها قطعه معیوب را در دستگاه به ما نشان می دهد. به منظورعیب یابی و تعمیر برد الکترونیکی ماشین ظرفشویی از تکنسین های با تجربه ال جی پشتیبان کمک بگیرید. در واقع تمام قطعات دستگاه برای انجام وظایف خود از برد اصلی فرمان دریافت می‌کنند.

علائم خرابی برد اصلی

• روشن نشدن دستگاه
• خاموش شدن ناگهانی
• اجرا نشدن برنامه شستشو
• نمایش ارورهای مختلف
• کار نکردن برخی قطعات با وجود سالم بودن آن‌ها

اگر برد اصلی آسیب ببیند، ابتدا باید توسط تعمیرکار متخصص عیب‌یابی شود؛ زیرا گاهی مشکل از سیم‌کشی، نوسانات برق یا برد دیسپلی است.

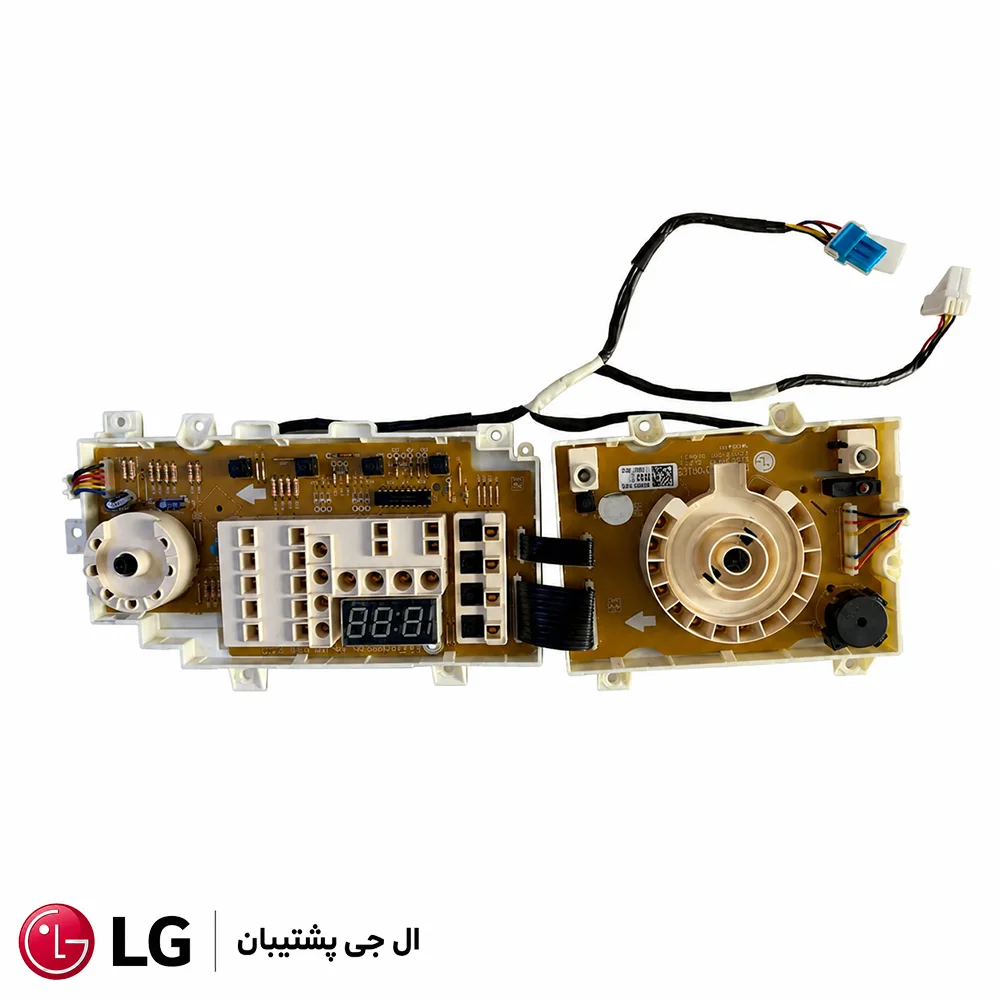

برد نمایشگر یا Display Board

برد دیسپلی همان پنل نمایشگر دستگاه است که روی درب ماشین ظرفشویی قرار دارد و اطلاعات مختلفی مانند زمان باقی‌مانده، برنامه شستشو، دما و کدهای خطا را نمایش می‌دهد. این برد ارتباط مستقیمی با برد اصلی دارد و در صورت خرابی، ممکن است دستگاه روشن باشد اما اطلاعات روی نمایشگر دیده نشود.

علائم خرابی برد دیسپلی

• خاموش بودن نمایشگر
• کار نکردن دکمه‌ها
• نمایش اطلاعات اشتباه
• چشمک زدن صفحه نمایش

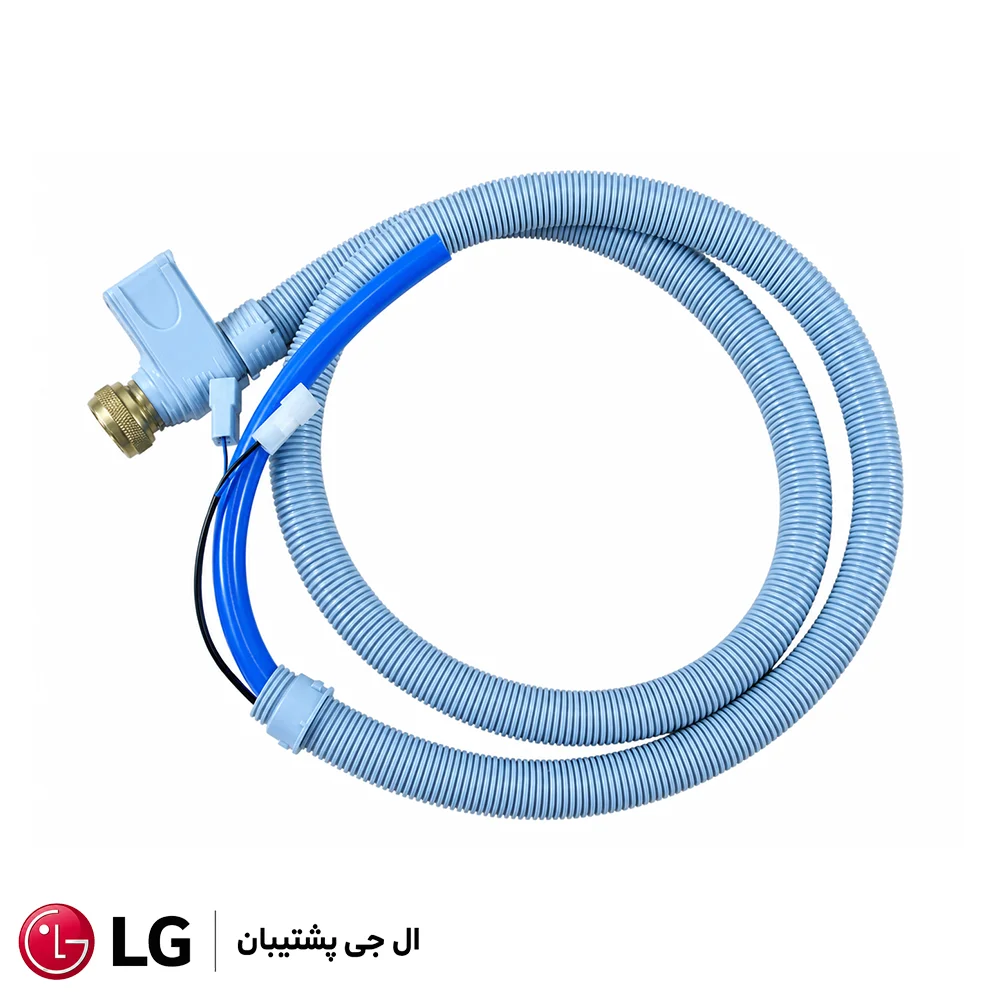

شیربرقی ماشین ظرفشویی ال جی

این قطعه وظیفه کنترل انتقال آب به داخل ظرفشویی را دارد. هرگاه دستگاه نیاز به ورود آب داشته باشد برد به شیربرقی فرمان داده و ولتاژ220 ولت را از طریق رله برد به بوبین شیربرقی انتقال داده و بوبین مسیر آب را باز کرده و آب از طریق ظرف ایرگاد به داخل کابین وارد می شود و تا رسیدن به حد نصاب شیربرقی مسیر آب را باز نگه می دارد. در صورت خرابی این قطعه آب وارد دستگاه نمی شود یا به سختی وارد می شود و خطای IE روی صفحه نمایشگر نمایان می شود.

به زبان ساده تر شیربرقی وظیفه کنترل ورود آب به داخل دستگاه را بر عهده دارد. زمانی که برد فرمان آبگیری را صادر می‌کند، شیر برقی باز شده و آب وارد ماشین ظرفشویی می‌شود.پس از رسیدن آب به سطح استاندارد، برد مجدداً فرمان بسته شدن شیر را صادر می‌کند.

علائم خرابی شیربرقی

• آبگیری نکردن دستگاه
• ورود بسیار کم آب
• ورود مداوم آب
• نمایش ارور IE
• طولانی شدن زمان شستشو

در بسیاری از موارد، رسوبات آب نیز باعث عملکرد نامناسب شیربرقی می‌شوند.

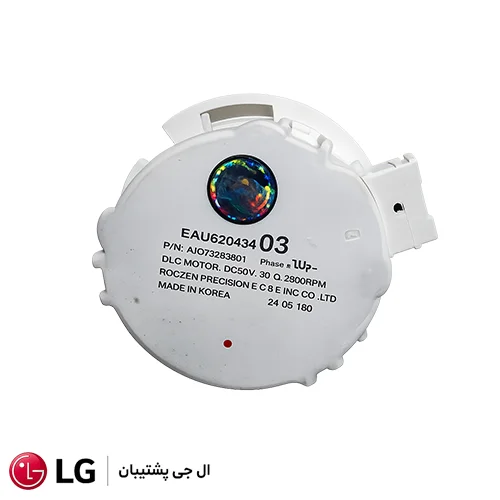

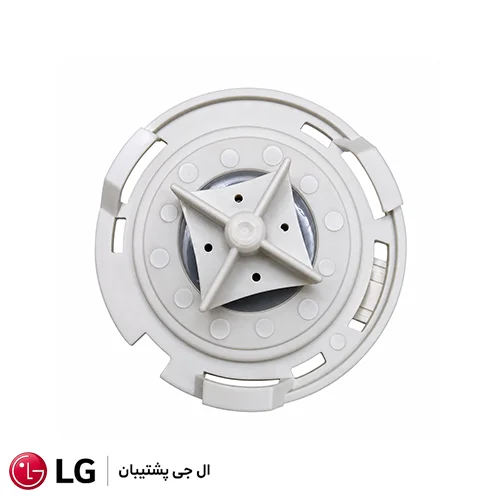

پمپ تخلیه ماشین ظرفشویی ال جی

پمپ تخلیه یکی از پرکارترین قطعات ماشین ظرفشویی است و وظیفه خارج کردن آب کثیف پس از پایان هر مرحله شستشو را بر عهده دارد.این قطعه در ظرفشویی ال جی وظیفه تخلیه آب های کثیف را بر عهده دارد و در صورت خرابی در انتهای کار آب های کثیف به صورت کامل یا مقداری باقی می ماند و خطای OE در نمایشگر ظاهر می شود.در هنگام روشن کردن دستگاه و بعد از انتخاب برنامه، اولین کاری که دستگاه انجام م یدهد قبل از آبگیری کارکرد پمپ تخلیه به مدت 20 ثانیه می باشد.

به صورت کلی در ظرفشویی های ال جی دو مدل پمپ تخلیه وجود دارد:

1. پمپ تخلیه 220 ولت AC که در سری های قدیمی وجود دارد.
2. پمپ تخلیه BLDC (اینورتر) که در سری های دایرکت درایو وجود دارد.

مدل‌های جدید دایرکت درایو از پمپ‌های BLDC استفاده می‌کنند که مصرف برق کمتر، صدای پایین‌تر و طول عمر بیشتری دارند.

علائم خرابی پمپ تخلیه

• باقی ماندن آب داخل دستگاه
• شنیدن صدای غیرعادی
• نمایش ارور OE
• تخلیه ناقص آب
• بوی نامطبوع داخل دستگاه

پیش از تعویض پمپ، بهتر است مسیر تخلیه، فیلتر و شیلنگ خروجی نیز بررسی شوند.

فیلتر ماشین ظرفشویی ال جی

این قطعه توری شکل در قسمت کف کابین و وسط لگنچه ظرفشویی نصب شده و کار آن جلوگیری از ورود ذرات باقی مانده های غذا به پمپ تخلیه می باشد.تمیز بودن این قطعه تأثیر مستقیمی بر کیفیت شستشو و عمر پمپ تخلیه دارد و باید بعد از هر 4 بار شستشو با یک برس نرم شستشو داده شود.

علائم گرفتگی فیلتر

• تخلیه کند آب
• باقی ماندن ذرات غذا روی ظروف
• ایجاد بوی بد
• افزایش صدای دستگاه

توصیه می‌شود فیلتر هر چند بار شستشو یک‌بار با آب گرم و برس نرم تمیز شود.

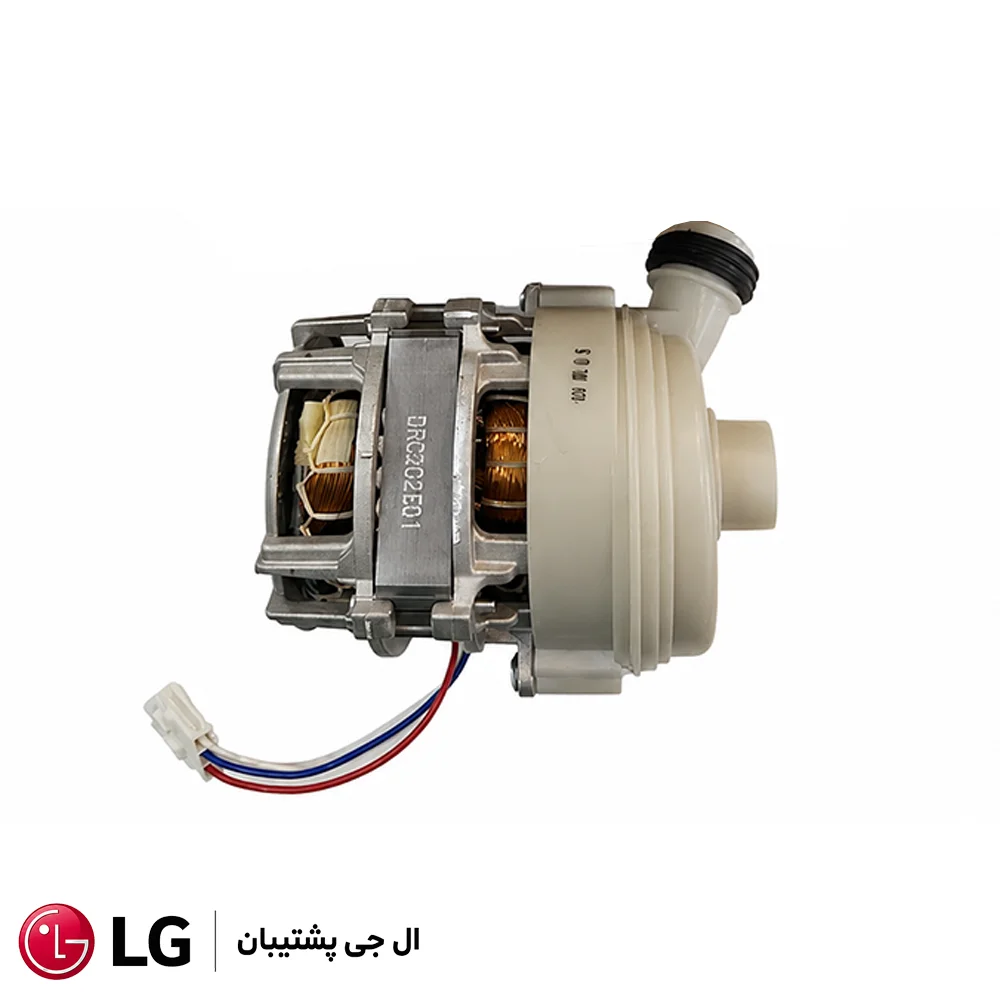

جت پمپ یا موتور شستشوی ماشین ظرفشویی ال جی

جت پمپ قلب سیستم شستشوی ماشین ظرفشویی محسوب می‌شود و آب را با فشار زیاد به آبفشان‌ها ارسال می‌کند. ماشین های ظرفشویی ال جی به طور کلی با دو تکنولوژی به بازار معرفی شده اند. ظرفشویی های سری قدیمی با موتور شستشوی AC و ظرفشویی های جدید با تکنولوژی اینورتر (Inverter Direct Drive).  موتور شستشو با چرخش مستقیم پروانه شستشو، آب را با قدرت به سمت آب پخش کن هدایت می کند .

ماشین‌های ظرفشویی ال جی از دو گروه موتور استفاده می‌کنند که گروه اول شامل این دو مدل می باشند:

• موتورهای شستشوی ac
• موتور شستشو dd motor

موتورهای AC ظرفشویی ال جی

در مدل‌های قدیمی استفاده شده‌اند و صدای بیشتری دارند.

موتورهای Direct Drive ظرفشویی ال جی

نسل جدید موتورهای اینورتر هستند که مزایای زیادی دارند:

• مصرف برق کمتر
• صدای کمتر
• قدرت شستشوی بیشتر
• لرزش کمتر
• طول عمر بالاتر

علائم خرابی جت پمپ

• ضعیف شسته شدن ظروف
• صدای زیاد هنگام شستشو
• ارور LE
• ارور OE
• نچرخیدن آبفشان‌ها

در بسیاری از موارد، خرابی بلبرینگ یا کاسه نمد باعث ایجاد صدای زیاد موتور می‌شود.

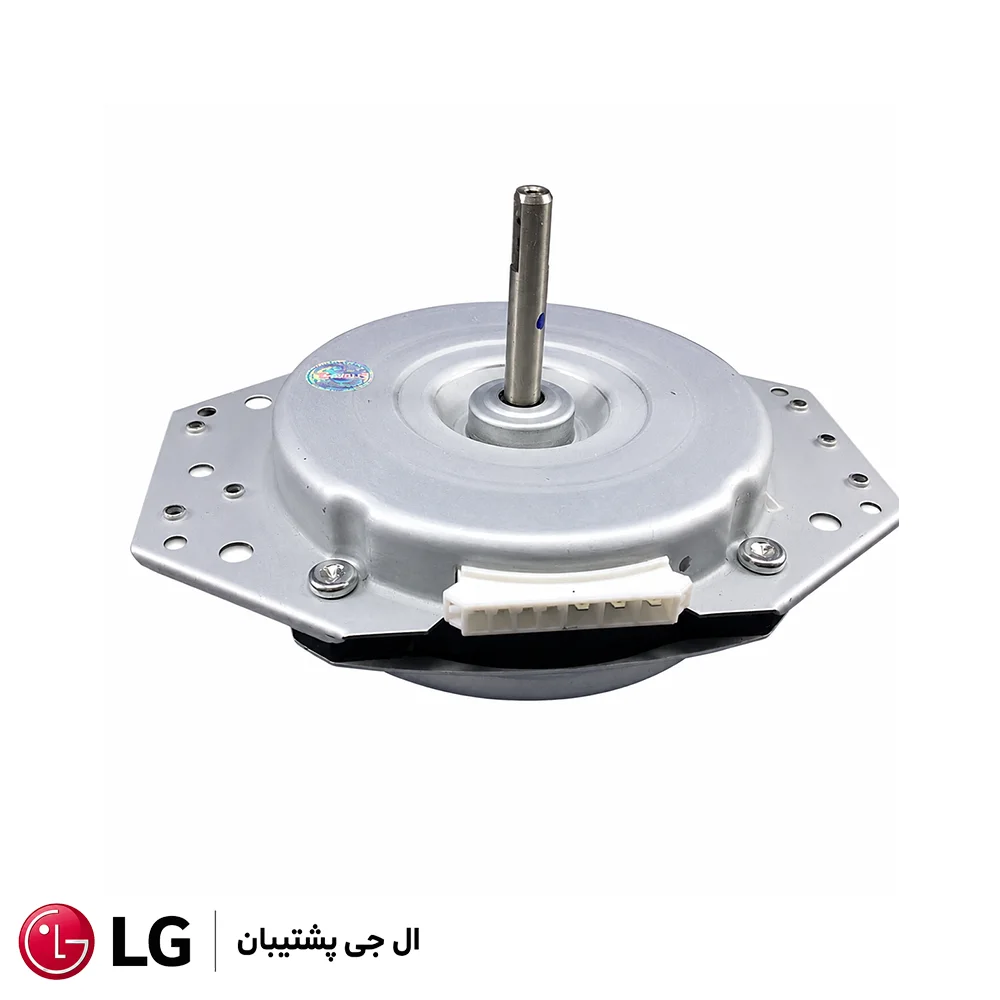

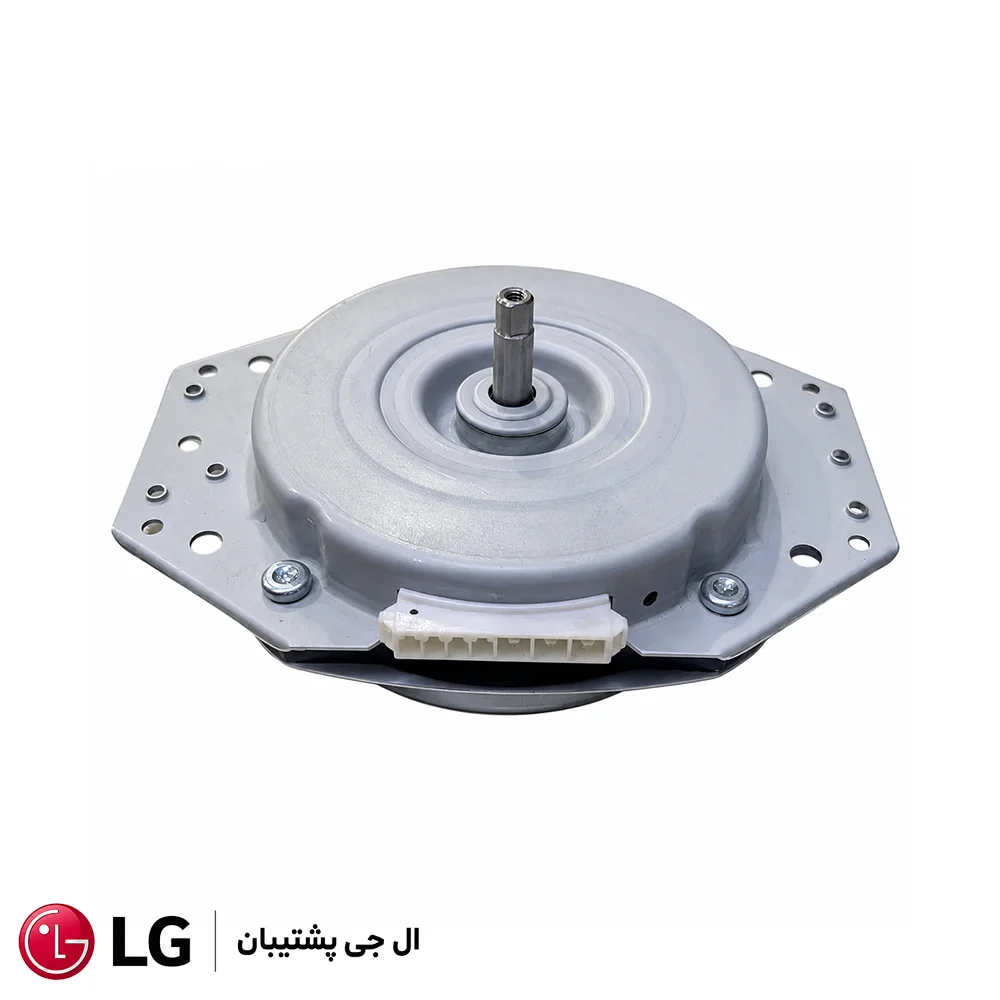

گروه دوم نیز به سه دسته تقسیم می شود

1. سری  xd
2.  شفت بلند
3. شفت کوتاه

تفاوتی در عملکرد سری دایرکت درایو شفت بلند و کوتاه وجود ندارد،در سری شفت بلند که در سری های اول وجود دارد،موتور یا همان جت پمپ به صورت مستقیم به زیر لگنچه دستگاه پیچ می شود و المنت دستگاه نیز قابل رویت می باشد.

اما در سری های شفت کوتاه ،جت پمپ و هیتر در یک محفظه به نام کیس هیتر قرار دارند که در زیر دستگاه تعبیه شده و قابل رویت نمی باشد.

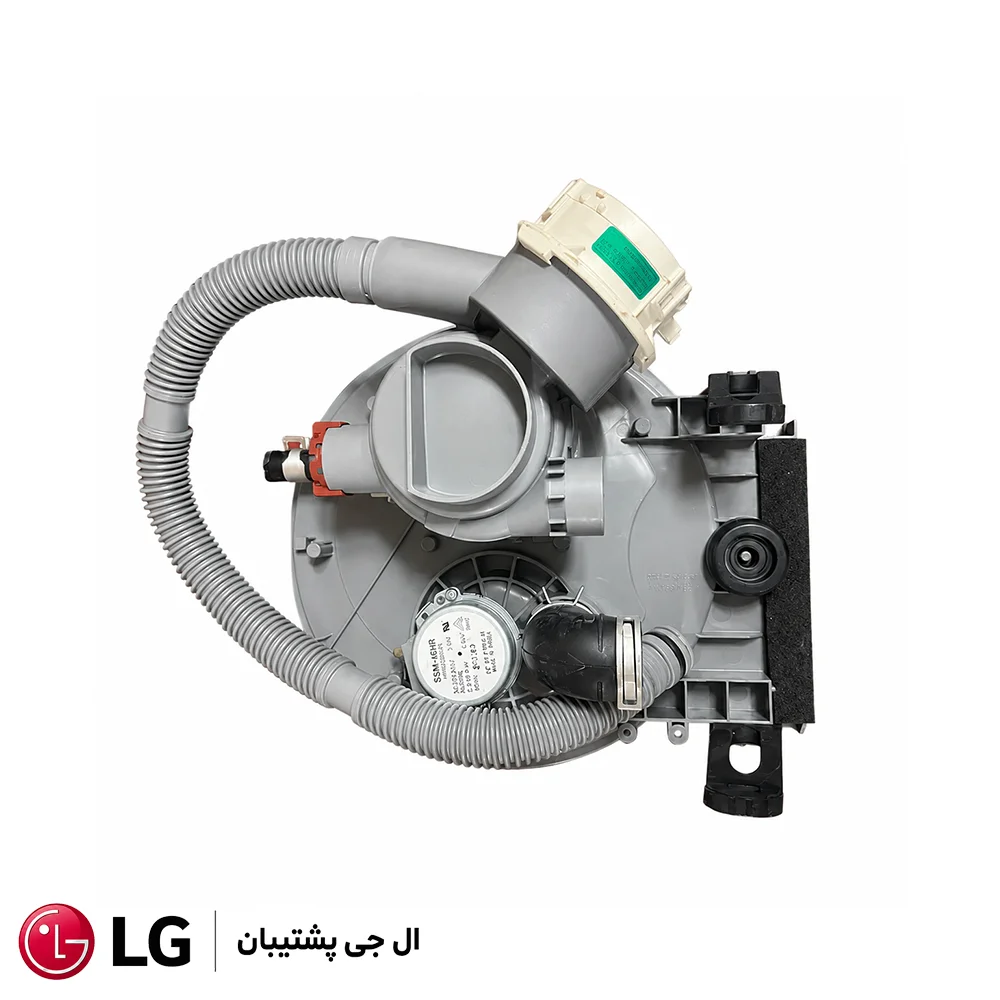

سامپ ماشین ظرفشویی ال جی

سامپ محل جمع‌آوری آب در قسمت زیرین ماشین ظرفشویی است و بسیاری از قطعات مهم مانند جت پمپ، هیتر، سنسورها و مسیرهای گردش آب به آن متصل هستند.

در مدل‌های جدید ال جی، سامپ نقش مهمی در هدایت صحیح آب و جلوگیری از نشتی ایفا می‌کند.

علائم خرابی سامپ

• نشتی آب از زیر دستگاه
• کاهش فشار آب
• اختلال در گردش آب
• آسیب دیدن محل اتصال پمپ

در صورت ترک‌خوردگی یا شکستگی سامپ، معمولاً تعویض کامل آن توصیه می‌شود.

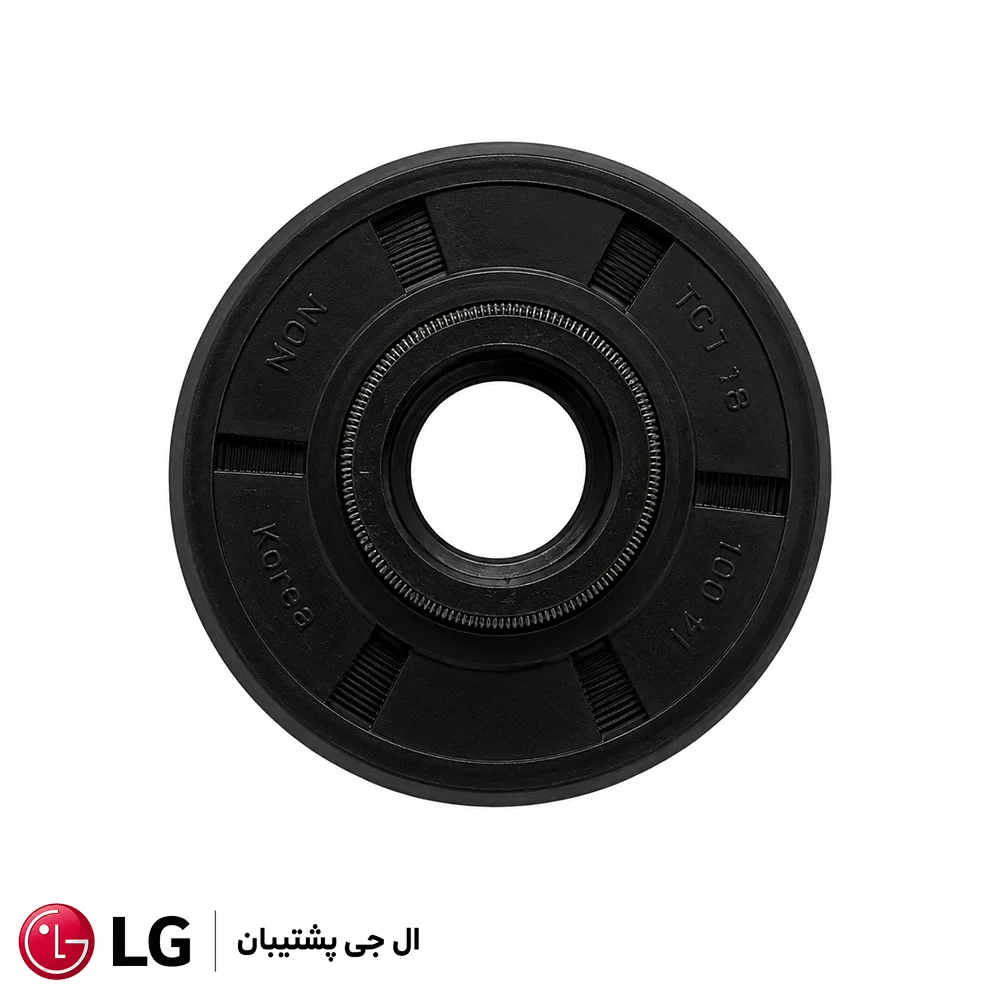

کاسه نمد ماشین ظرفشویی ال جی

کاسه نمد یکی از قطعات کوچک اما بسیار مهم جت پمپ است که از نفوذ آب به داخل موتور جلوگیری می‌کند. فرسودگی این قطعه باعث ورود آب به موتور شده و در صورت بی‌توجهی، ممکن است جت پمپ به‌طور کامل آسیب ببیند.

علائم خرابی کاسه نمد

• صدای زیاد موتور
• نشتی آب
• زنگ‌زدگی محور موتور
• سوختن جت پمپ

تعویض به‌موقع کاسه نمد می‌تواند از پرداخت هزینه‌های سنگین برای تعویض موتور جلوگیری کند.

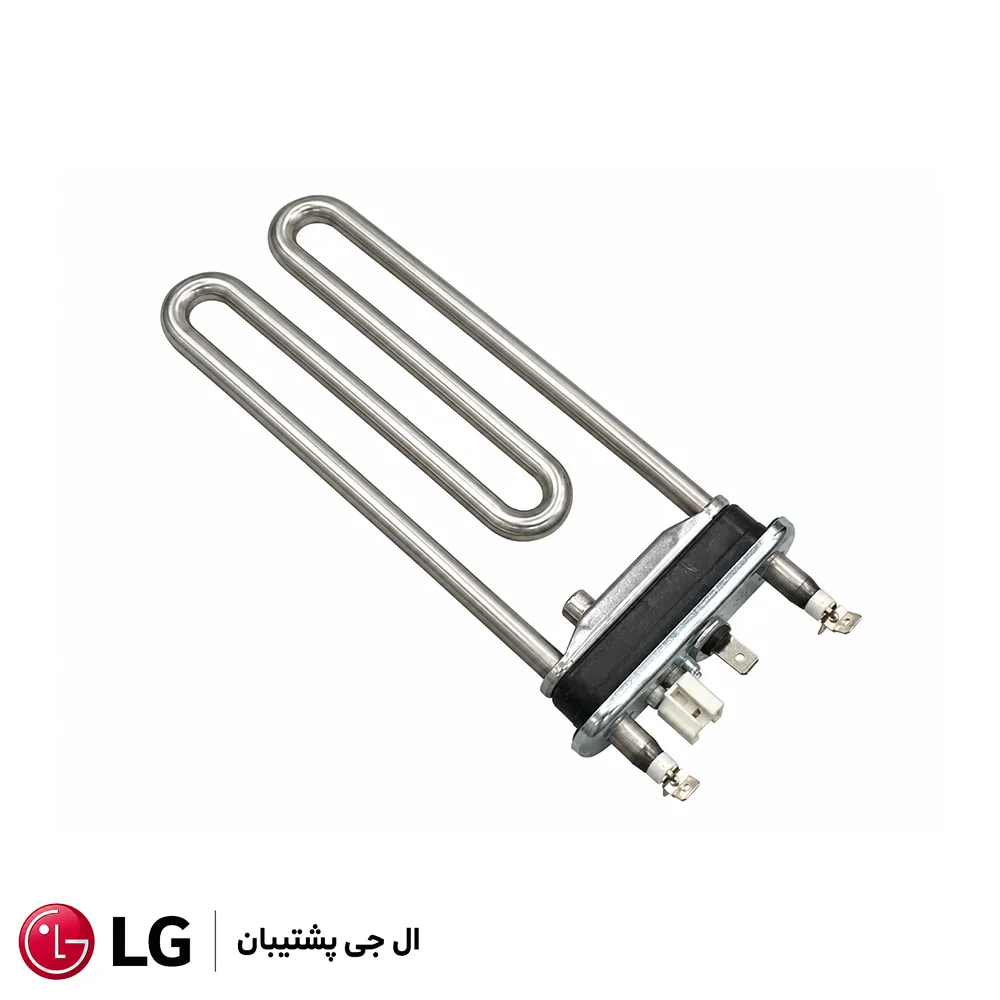

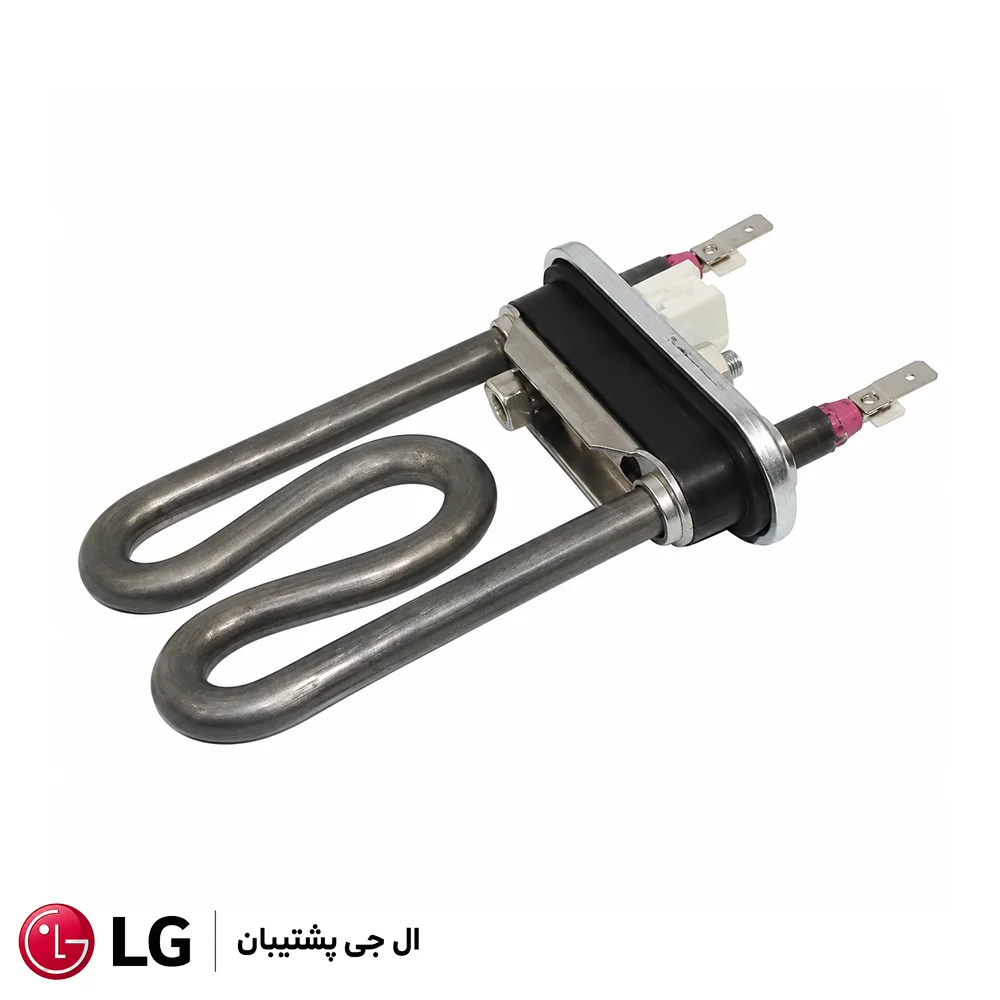

هیتر ماشین ظرفشویی ال جی

هیتر وظیفه گرم کردن آب داخل دستگاه را بر عهده دارد تا مواد شوینده بهتر حل شوند و ظروف کاملاً تمیز شوند.در پایان برنامه نیز المنت در خشک شدن ظروف نقش مهمی دارد.خرابی المنت علاوه بر کاهش کیفیت شستشو، مصرف انرژی دستگاه را نیز افزایش می‌دهد.

علائم خرابی هیتر

• سرد ماندن آب
• تمیز نشدن ظروف چرب
• خشک نشدن ظروف
• افزایش زمان شستشو
• نمایش برخی ارورها

این قطعه وظیفه گرم کردن آب و اندازه گیری دما را بر عهده دارد . اجزای این مجموعه عبارتند از :

• المنت هیتر
• ترمیستور

در سری  xd  جت پمپ و هیتر به صورت یکجا و در یک پک می باشد و به صورت تنها قابل تعریف نمی باشند.در این سری  xd    نوع جت پمپ از نوع شفت کوتاه می باشد.

در صورت خرابی جت پمپ در تمامی مدل ها،ابتدا صدای ناهنجار و غیر طبیعی از ابتدای کار تا انتهای کار شنیده می شود،در صورت توجه نکردن به آن ،صدا به مرور بیشتر شده و در سری یونیورسال با خطای OE  و در سری های دایرکت درایو با خطای LE  مواجه می شوید.

البته در بعضی از موارد این جت پمپ ها قابل تعمیر می باشند.

در سری دایرکت درایو  d.d ولتاژ کاری موتور ۳۱۰ ولت می باشد که ولتاژ آن توسط آی سی  IPM تولید می شود.

مزیت های جت پمپ  d.d  به سری های یونیورسال:

• مصرف برق کمتر
• صدای کمتر
• استهلاک کمتر
• اندازه کوچکتر
• عمر مفید بیشتر

جاپودری و مخزن جلا دهنده ماشین ظرفشویی ال جی:

این قطعه بر روی درب ظرفشویی نصب شده و از دو قسمت تشکیل شده قسمت سمت چپ که محل قرار گیری قرص یا پودر شستشو می باشد و در قسمت راست محل اضافه کردن مایع جلادهنده می باشد و با فرمان برد قرص و مایع جلا دهنده به قسمت شستشو اظافه می گردد.

قطعه تشخیص نشتی در ماشین ظرفشویی ال جی ( فلوتر)

به علت اینکه اکثر قطعات ظرفشویی ال جی در زیر دستگاه نصب شده و این قطعات با برق کار می کنند هرگونه نشتی آب از کابین به این قسمت نفوذ می کند و سبب بروز حادثه می گردد. قطعه فلوتر در کف دستگاه نصب شده که جنس آن از یونولیت می باشد. هرگاه آب به قسمت کف دستگاه نفوذ کند یونولیت داخل فلوتر با بالا آمدن یک میکروسوییچ را فعال می کند و به برد فرمان نشتی را می دهد. نمایشگر دستگاه خطای AE ویا EI نمایش داده و همزمان پمپ تخلیه وارد مدار می شود تا از نشت بیشتر آب به داخل سیم کشی جلوگیری نماید.

بخار ساز ماشین ظرفشویی ال جی

در برخی مدل‌های پیشرفته ماشین ظرفشویی ال جی، سیستم Steam یا بخارشوی وجود دارد.این قطعه فقط در مدل هایی وجود دارد که حاتت شستشو با بخار را دارند. این قطعه یک کیس قهوه ای رنگ می باشد و در قسمت پایین سمت چپ قرار گرفته است. بخارساز با تولید بخار داغ، باعث از بین رفتن بهتر چربی‌ها و باکتری‌ها شده و کیفیت شستشو را افزایش می‌دهد.اجزای تشکیل دهنده آن شامل قطعات زیر می باشد

• المنت
• ترمیستور
• ترموستات
• سنسور تشخیص سطح آب
• نازل های انتقال بخار

ایرگاید ماشین ظرفشویی ال جی

یک ظرف از جنس پلاستیک می باشد که مسیر ورود و خروج آب در روی آن قرار دارد. در قسمت ورودی آن یک پروانه و یک سنسور اثرهال وجود دارد که یک سر شیربرقی به این ظرف متصل می باشد که مقدار آب ورودی را می سنجد. در این ظرف دو خروجی آب به سمت ظرف نمک قرار گرفته که آب را به قسمت ظرف نمک هدایت می کند. خروج آب از پمپ تخلیه به این ظرف هدایت می شود تا از مسیر u شکل این ظرف عبور کند.

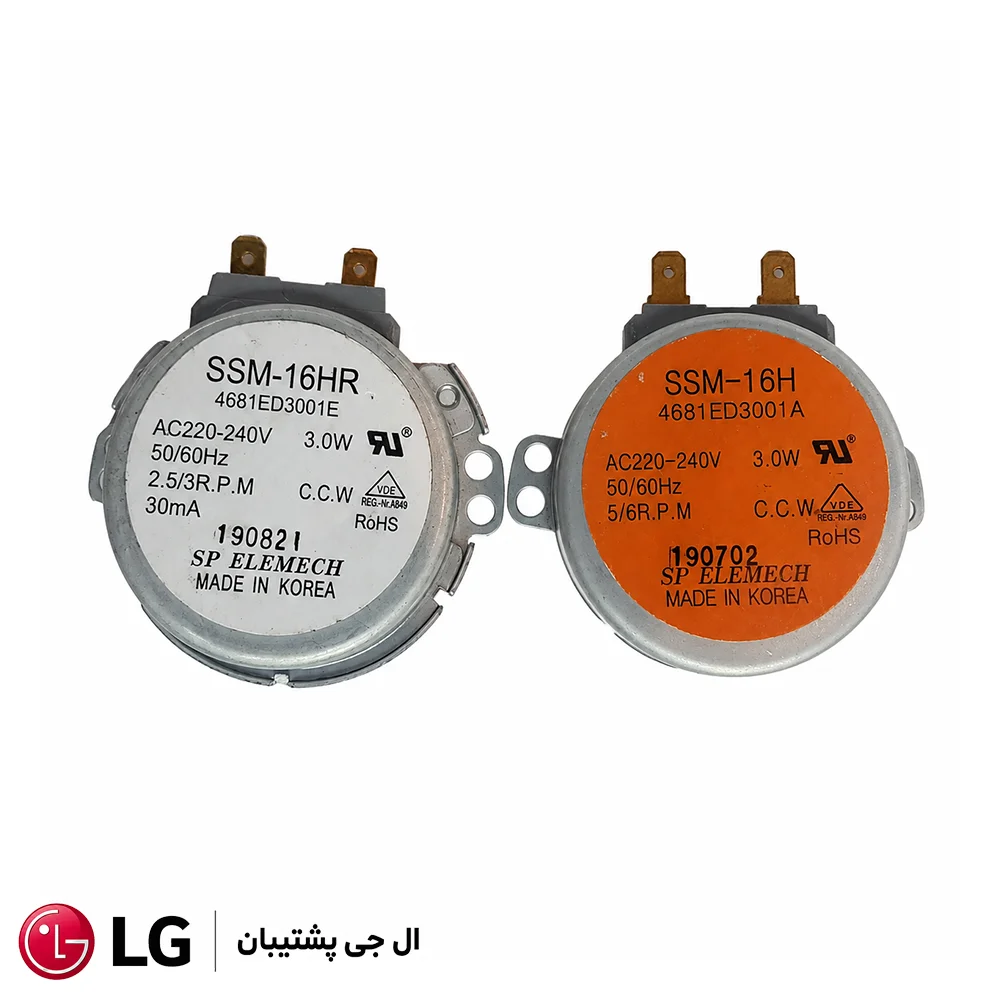

موتور مقسم آب ماشین ظرفشویی ال جی (VARIER MOTOR)

یکی از حساس ترین قطعات ظرفشویی ال جی می باشد که وظیفه آن تنظیم قدرت پاشش آب بین دو طبقه می باشد. این موتور با بستن یک مسیر یا باز کردن مسیر دیگر آب را بین طبقات تقسیم می کند با خرابی این قطعه در پایان شستشو با خطای NE مواجه می شوید و ظروف در یک و یا هر دو طبقه کثیف می باشند. مجموعه مقسم آب شامل قطعات زیر می باشد

1. موتور AC مقسم CCW
2. پروانه متحرک آب پخش کن
3. میکروسوییچ
4. اهرم باز و بست میکروسوییچ

سنسور تشخیص میزان کثیفی آب

این سنسور در برنامه Auto استفاده می شود و دارای سنسور فرستنده و گیرنده نوری هست و هر چه آب داخل لگنچه چرب تر باشد زاویه نور بین این دو سنسور تغییر کرده و میزان کثیفی آب را تشخیص می دهد. محل قرار گیری این سنسور داخل لگنچه کنار فیلتر آب می باشد.

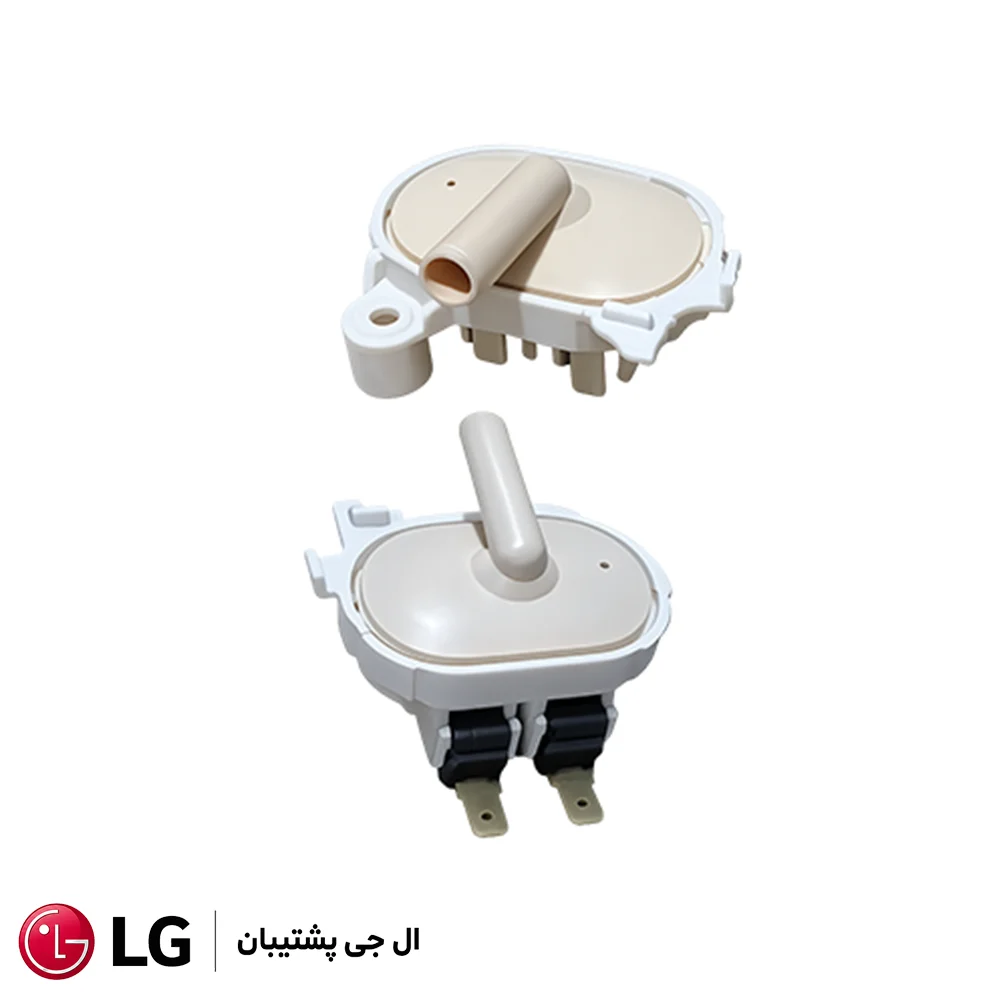

سوئیچ اطمینان هیتر

سوییچ اطمینان هیتر از دو میکروسوییچ و یک پرده دیافراگم تشکیل شده که این دو میکروسوییچ با برق هیتر دستگاه به صورت سری قرار گرفته با ورود آب به داخل لگنچه فشار آب پرده دیافراگم را می فشارد و این دو میکروسوییچ از حالت باز به حالت بسته قرار می گیرند و برق به المنت انتقال پیدا می کند. در مواردی که رله دستگاه معیوب شود و به صورت یکسره کار کند این دو میکروسوییچ اطمینان از کارکرد بیهوده المنت بدون آب جلوگیری می کند.

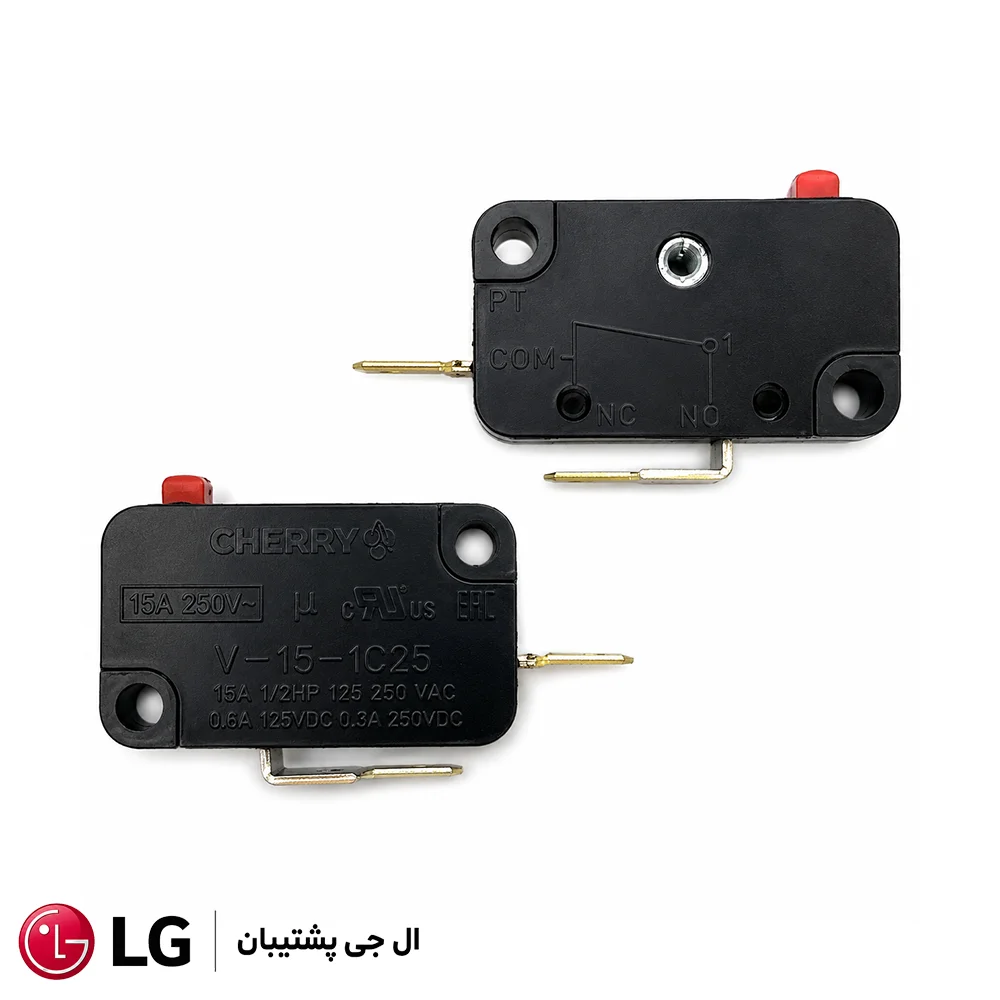

سوئیچ درب

این سوییچ در بالای درب قرار گرفته و با بسته شدن درب فرمان شروع به کار را به برد دستگاه می دهد تا زمان باز ماندن این سوییچ دستگاه شروع به کار نمی کند.

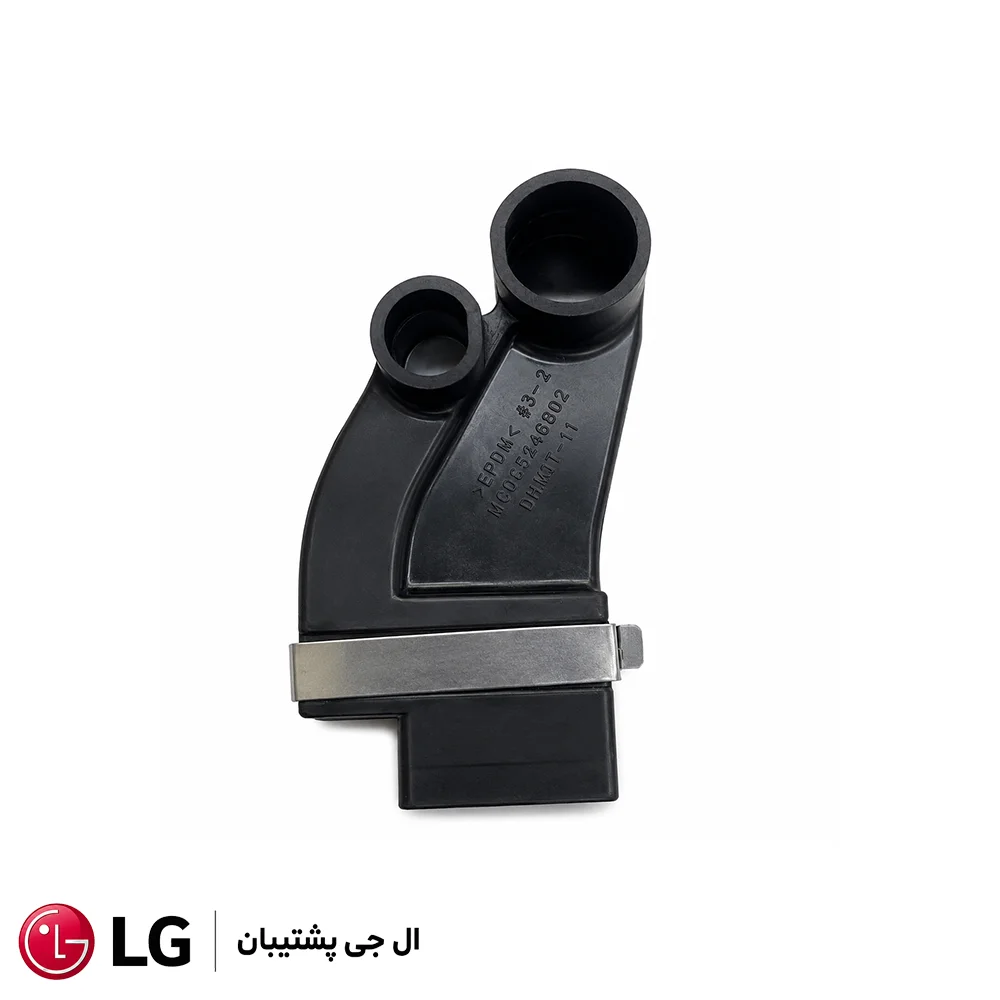

نازل لگنچه ظرفشویی ال جی

نازل لگنچه یکی از قطعات مسیر گردش آب است که آب را با فشار مناسب به قسمت‌های مختلف سیستم شستشو هدایت می‌کند.این قطعه اگر دچار گرفتگی یا شکستگی شود، فشار آب کاهش پیدا کرده و عملکرد آبفشان‌ها مختل می‌شود.

علائم خرابی نازل لگنچه

• کاهش کیفیت شستشو
• افت فشار آب
• پاشش نامنظم آب
• باقی ماندن مواد غذایی روی ظروف

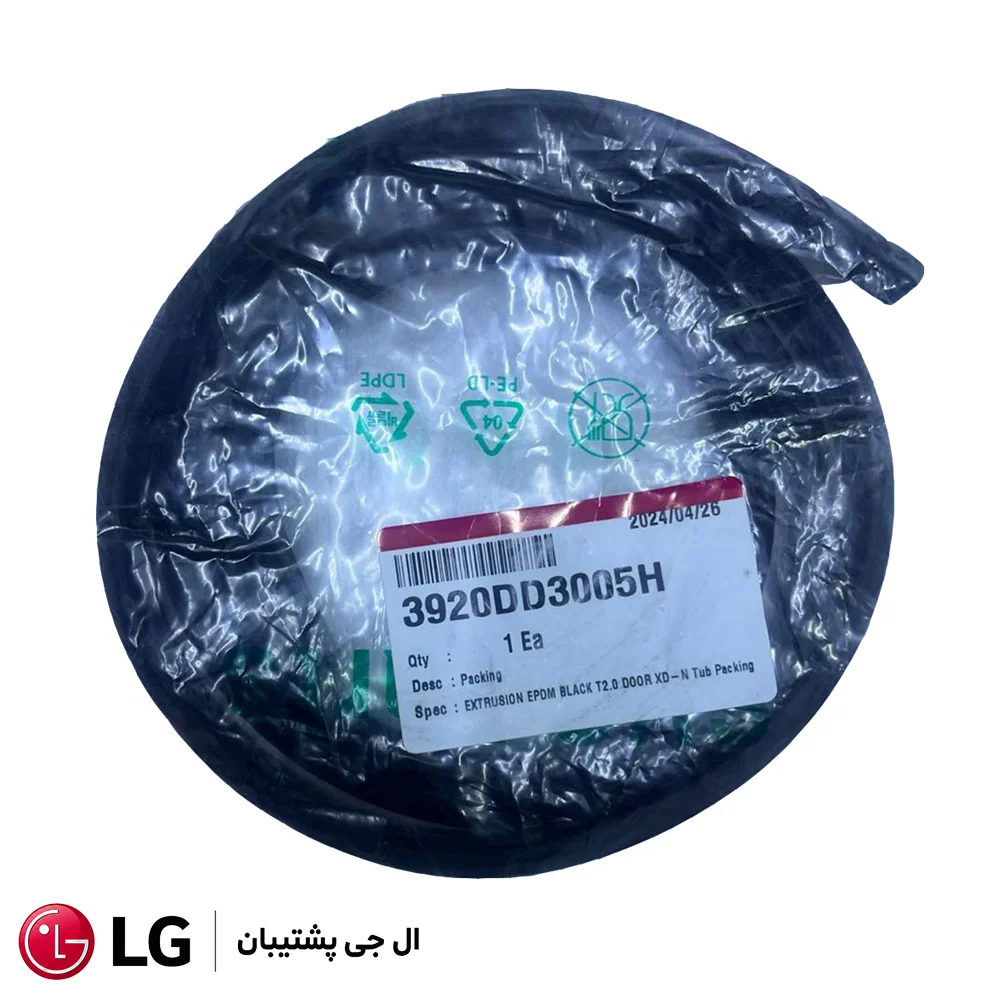

نوار دور درب ظرفشویی ال جی

نوار دور درب یا لاستیک دور درب، وظیفه آب‌بندی کامل کابین را بر عهده دارد و از نشت آب هنگام شستشو جلوگیری می‌کند. با گذشت زمان ممکن است این لاستیک خشک، پاره یا تغییر شکل پیدا کند.

علائم خرابی نوار دور درب

• نشت آب از اطراف درب
• پارگی یا ترک خوردگی لاستیک
• ایجاد بوی نامطبوع
• جمع شدن جرم و کپک روی لاستیک

برای افزایش عمر نوار دور درب، بهتر است پس از هر شستشو آن را با یک دستمال نرم تمیز کنید.

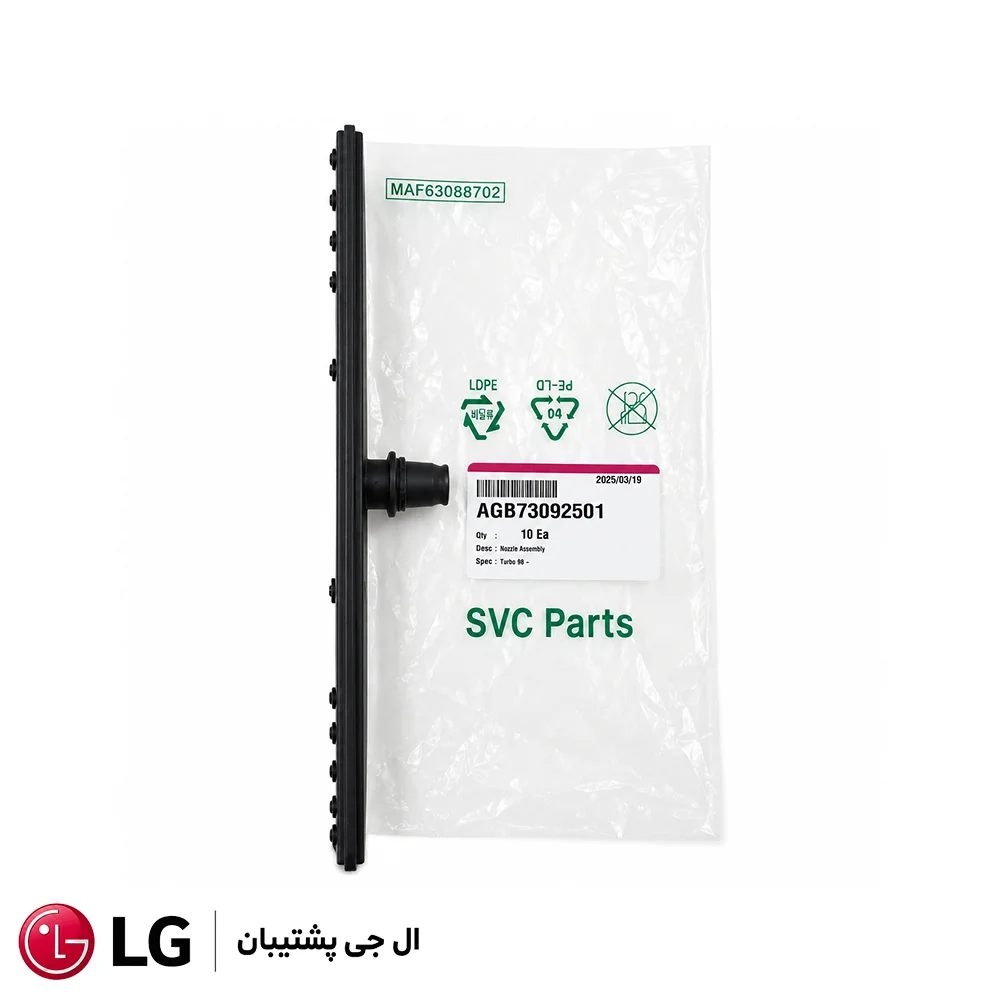

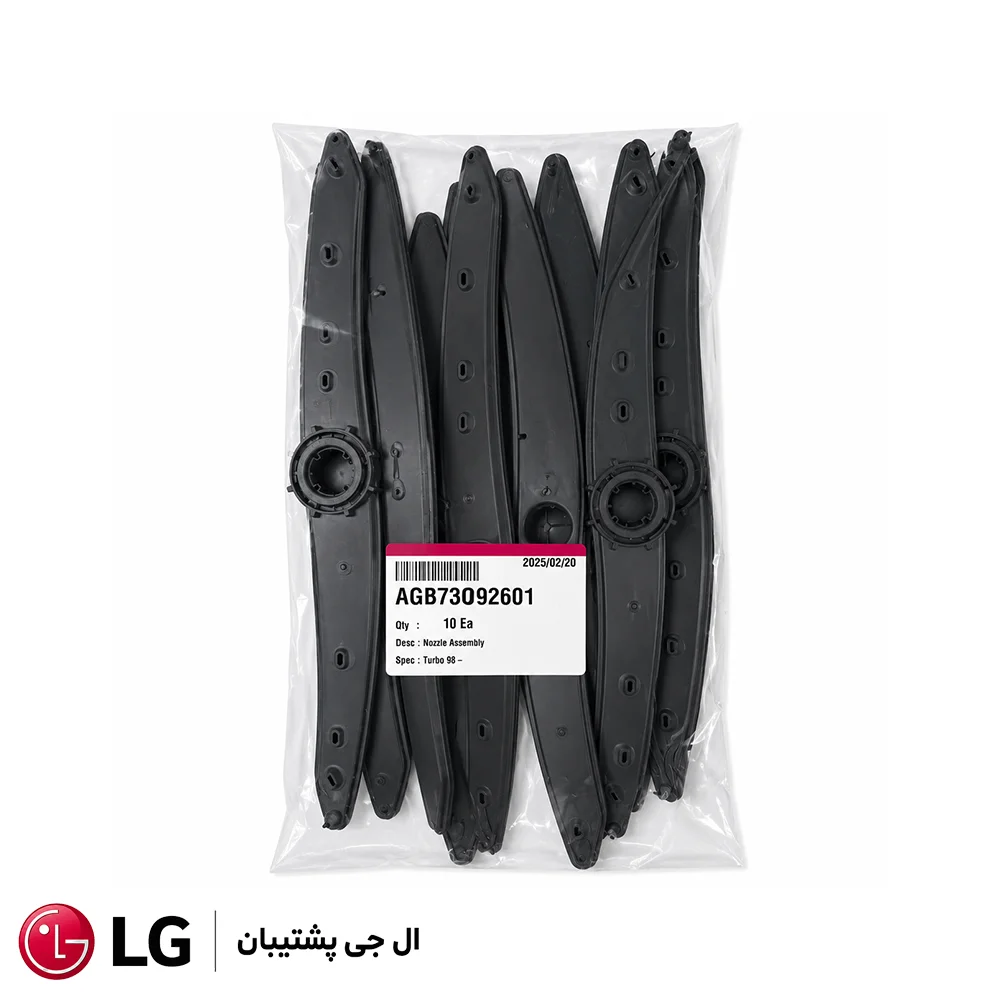

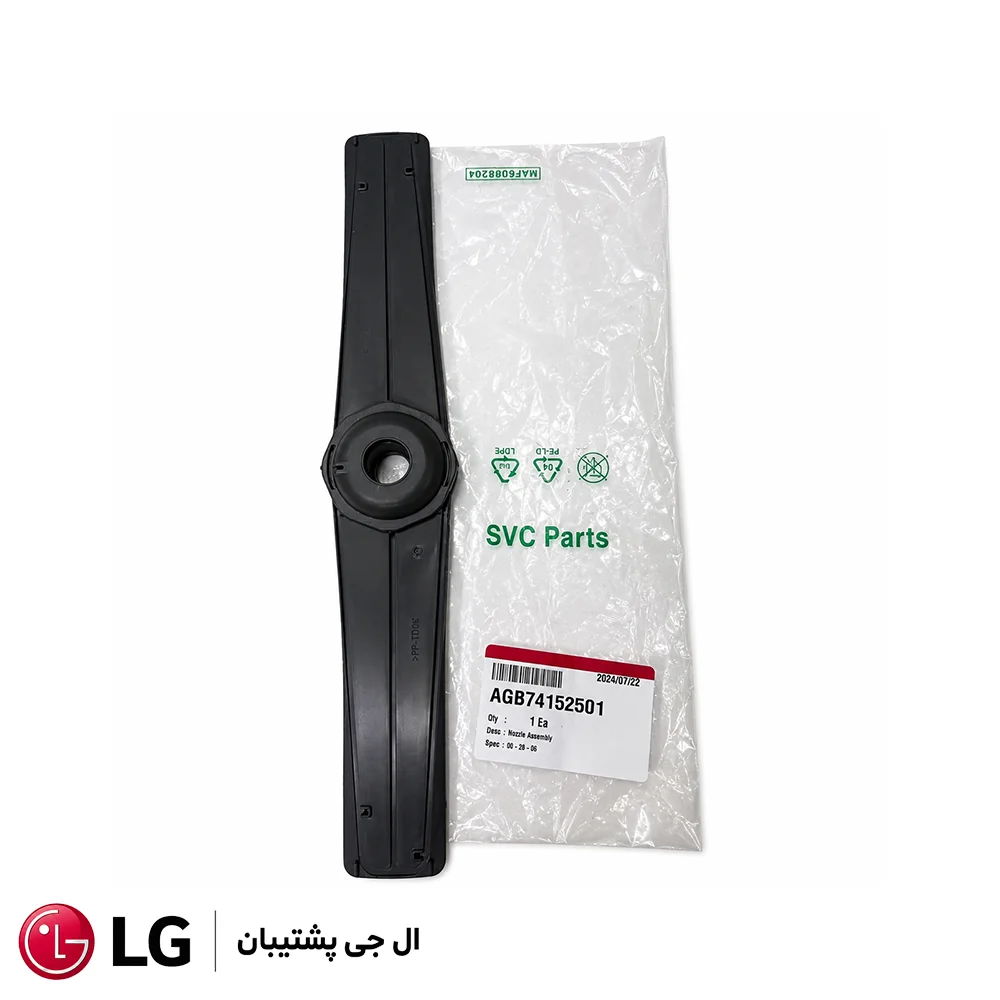

آبفشان زیر سبد ظرفشویی ال جی

آبفشان زیر سبد یکی از مهم‌ترین قطعات سیستم شستشوی ماشین ظرفشویی ال جی است که آب را با فشار زیاد روی ظروف پاشش می‌کند. این قطعه با دریافت آب از جت پمپ، به‌صورت چرخشی حرکت کرده و باعث می‌شود آب و مواد شوینده به تمام نقاط ظروف برسند.

در صورت گرفتگی سوراخ‌های آبفشان یا شکستگی آن، کیفیت شستشو به‌شدت کاهش پیدا می‌کند و ممکن است ظروف طبقه پایین به‌خوبی تمیز نشوند.

علائم خرابی آبفشان زیر سبد

• تمیز نشدن ظروف طبقه پایین
• نچرخیدن آبفشان
• ترک یا شکستگی بازو
• کاهش فشار پاشش آب
• باقی ماندن مواد غذایی روی ظروف

برای افزایش عمر این قطعه، بهتر است هر چند وقت یک‌بار سوراخ‌های آبفشان را از رسوبات و ذرات غذا تمیز کنید.

لامپ UV

لامپ اشعه ماورای بنفش با تولید اشعه باکتری ها را تخریب و مانع از تکثیر آن ها می شود.این لامپ در بعضی از مدل های سری جدید ظرفشویی ال جی وجود دارد که محل قرار گیری آن داخل کابین می باشد.در صورت خرابی این قطعه، عملکرد اصلی شستشو مختل نمی‌شود اما قابلیت ضدعفونی کاهش پیدا می‌کند.

مخزن نمک

این مخزن که دارای ظرفیت 3 کیلوگرم نمک می باشد و در قسمت پایین ظرف ایرگاید در کف دستگاه قرار گرفته. رزین مخصوص سختی گیری آب در داخل این ظرف نصب شده است. این ظرف دارای یک عدد شیربرقی می باشد که کار آن باز کردن دریچه ورود آب به ظرف نمک می باشد.

بند لولا ماشین ظرفشویی ال جی

جهت آرام باز وبسته شدن درب ظرفشویی دو عدد بند و یک فنر به درب ظرفشویی متصل شده اند تا با باز شدن درب به آرامی پایین آید. این قطعه با گذشت زمان فرسوده شده و پاره می گردد و با باز شدن درب، درب با شتاب ول می شود

علائم خرابی بند لولا

• افتادن ناگهانی درب
• بسته نشدن کامل درب
• صدای تقه هنگام باز شدن
• سفت یا شل شدن بیش از حد درب

سوالات متداول FAQ

نتیجه گیری

در قطعات ظرفشویی ال جی اجزا با حساسیت بسیار زیادی در عملکرد دستگاه تاثیر گذارند. با خرابی هر کدام از قطعات کیفیت شستشو پایین می آید در خرابی بعضی از قطعات دستگاه خطایی را نمایش نمی دهد و شما از کیفیت شستشو متوجه خرابی دستگاه می شوید برای کمتر آسیب دیدن دستگاه با مشاهده هر گونه خرابی جهت مشاوره با کارشناسان ما در مجموعه ال جی پشتیبان تماس بگیرید.
