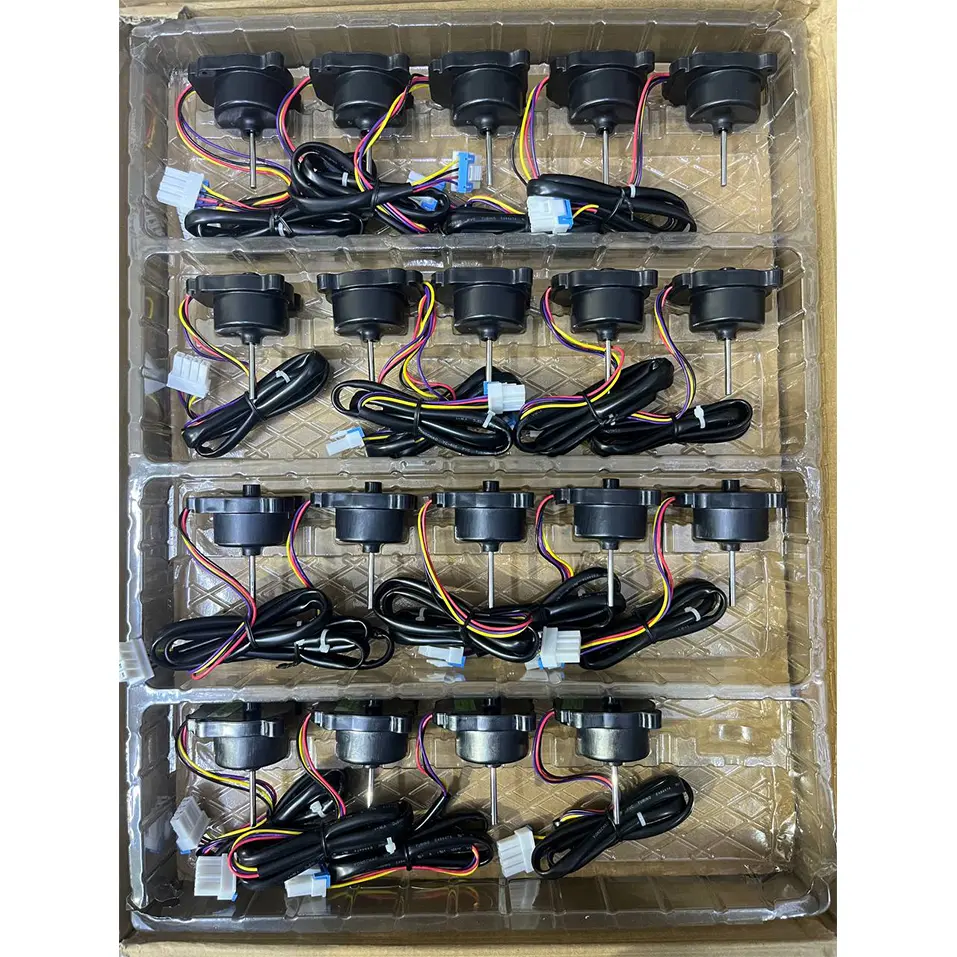

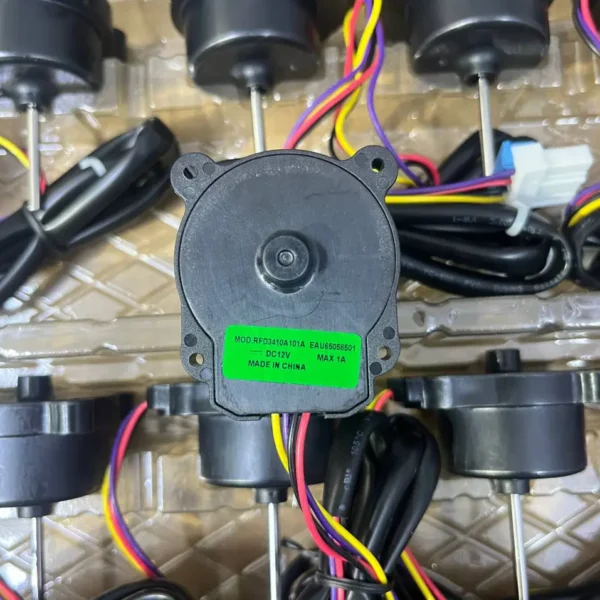

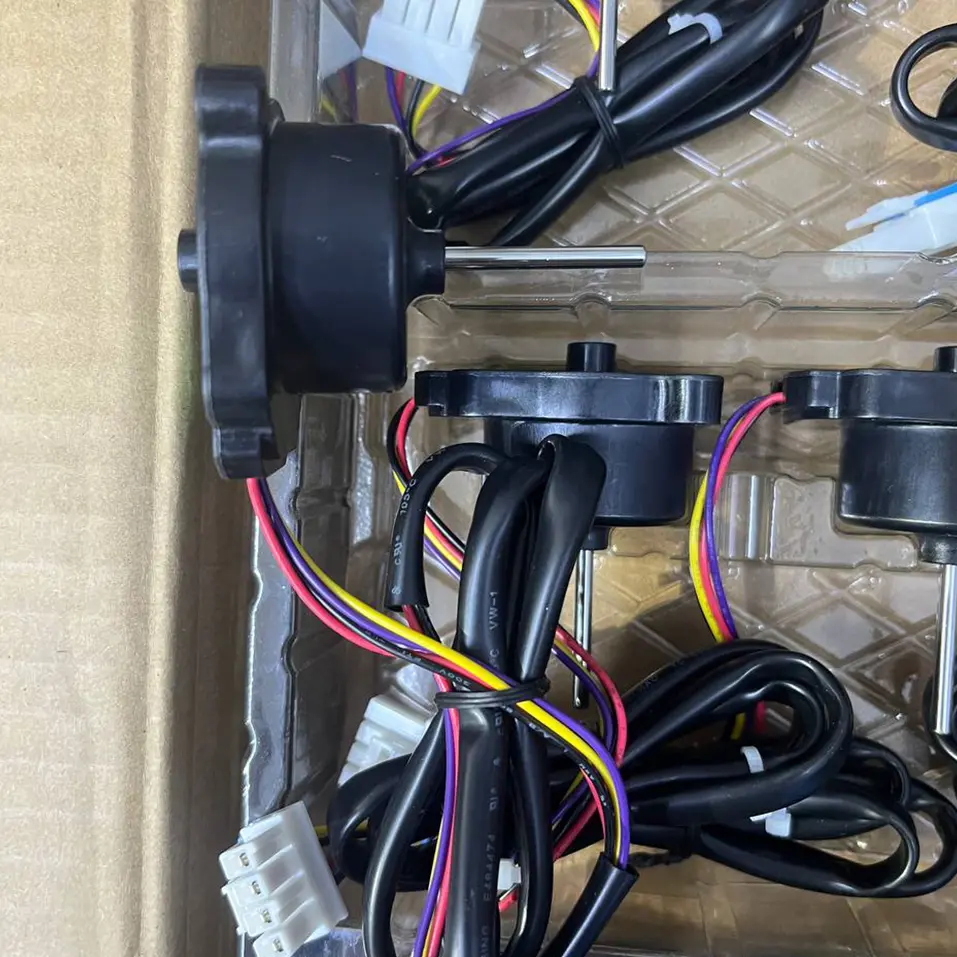

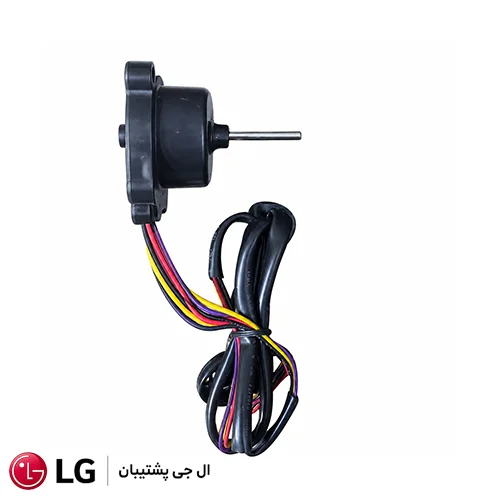

فن ۴ سیم یخچال ساید ال جی
تومان2.000.000
فن ۴ سیم مناسب برای یخچال ساید ال جی
اورجینال ساخت کره
| قبل از سفارش لطفا جهت استعلام قیمت، با شمارههای تماس یا پشتیبانی واتساپ با ما در ارتباط باشید. |
15 عدد در انبار
توضیحات
فن ۴ سیم یخچال ساید ال جی با ارسال سیگنال کنترل از سوی برد، سرعت فن را تنظیم میکند و میزان دور واقعی را دریافت میکند؛ این کنترل دقیق جریان هوای خنک داخل فریزر و یخچال را بهینه کرده و از ایجاد خطا در صورت قفل شدن یا اختلال در فن محافظت میکند
ساختار فن ۴ سیم یخچال ساید ال جی
این نوع فنها معمولاً چهار سیم دارند که هرکدام نقش خاصی ایفا میکنند:
- قرمز + مشکی → تغذیه اصلی DC (حدود 8–12 ولت یا 12 ولت بسته به مدل)
- زرد/مشکی → سیم کنترل On/Off با سطح ولتاژ 0 یا ~5 ولت
- بنفش (یا آبی آسمانی) → خروجی Tachometer (نوسان مربعی برای نمایش سرعت دور فن)
کاربرد رنگبندی سیم ها:
| رنگ سیم | عملکرد |
|---|---|
| قرمز | +12 V تغذیه |
| مشکی | زمین (–12 V) |
| زرد/سیاه | فرمان روشن/خاموش (5 V logic) |
| بنفش (یا آبیآسمان) | سیگنال سرعت (Tach) |
برای روشن شدن فن، علاوه بر تغذیه، باید ولتاژ کنترل ~5 V به سیم زرد اعمال شود.
| در صورت داشتن هرگونه سؤال، لطفاً با شمارههای تماس یا پشتیبانی واتساپ با ما در ارتباط باشید. |
تفاوتها فن 4 سیم کندانسور و اواپراتور
- فن اواپراتور: در داخل فریزر/یخچال؛ وظیفه جریان هوای سرد روی اواپراتور دارد.
- فن کندانسور: در پشت یخچال؛ هوای داغ را از روی کویلها خارج میکند (DC 12 V، سرعت ثابت).
عیبیابی و تست فن ۴ سیم یخچال ساید ال جی
- ولتاژ تغذیه (قرمز/مشکی) را هنگام تماس برد بررسی کنید (8–12V برای اواپراتور، 12V برای کندانسور) .
- ولتاژ کنترل: وقتی برد فرمان میدهد، زرد باید ~5 V شود. اگر تغذیه هست ولی کنترل نیست => مشکل از مدار کنترلی برد.
- سیگنال Tach: وقتی فن میچرخد، بنفش باید شبیه پالس مربعی باشد (مثلاً با مقاومت pull-up مشاهده میشود) .
- طنین یا لقی بلبرینگ، گرفتگی پرهها یا صدای غیرعادی نشانه فرسودگی مکانیکی فن است.
تعویض فن 4 سیم
- مدلهای OEM متداول برای فن کندانسور: EAU63103205 با DC 12 V/1 A و کانکتور ۴ پین
- برای فن اواپراتور، مدل مثل 4681JB1029A یا ABA72913413 با ۴ سیم دارد
- قبل خرید، دقت کنید شماره فنی (part number) و کانکتور ۴ پینه دقیقاً با مدل شما مطابقت داشته باشد تا جایگزینی مستقیم و بیدردسر باشد.
| برای آشنایی با نحوه ی کارکرد قطعات یخچال های ال جی کلیک کنید. |
نکات مهم
- این فنها DC هستند و کنترل فعال دارند؛ نمیتوان با یک فن DC ساده دو یا سه سیم جایگزین کرد و از سیم کنترل چشمپوشی کرد.
- برای تعویض بهتر است از قطعه اورجینال یا سازگار با شماره فنی مشابه استفاده کنید.
- هنگام نصب، علاوه بر اتصال صحیح رنگ سیمها،باید از سالم بودن چیپ کنترل برد مطمئن شوید اگر تغذیه کنترل قطع باشد، حتی فن جدید هم روشن نخواهد شد.
جمعبندی
فن ۴ سیم یخچال الجی عملکرد پیچیدهتری نسبت به فنهای ساده دارد: کنترل استارت/استاپ و مانیتورینگ سرعت توسط برد انجام شده و خرابی میتواند از بخش الکترونیکی یا خود موتور سرچشمه بگیرد.
