برد و دیسپلی ظرفشویی ال جی

تومان3.500.000

برد و دیسپلی ماشین ظرفشویی ال جی

نو

اورجینال ساخت کره

3 عدد در انبار

توضیحات

عملکرد و کاربرد برد و دیسپلی ظرفشویی ال جی

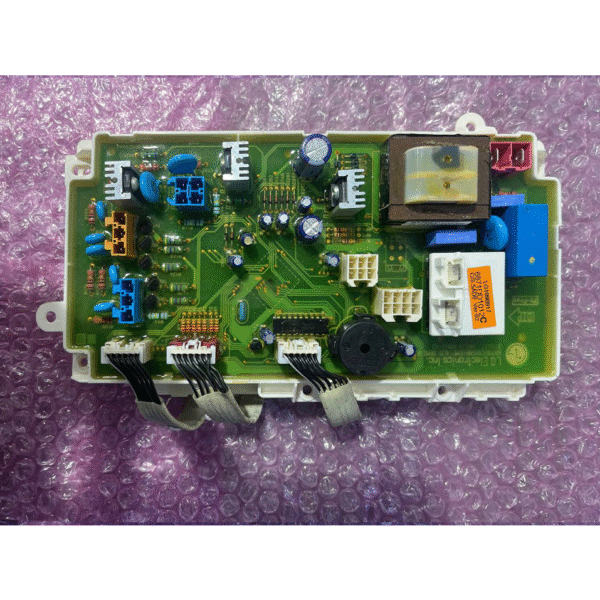

  1. برد اصلی کنترل (Main Control Board / PCB):
    برد ظرفشویی ال‌ جی مسئول دریافت سیگنال‌های کاربر، ارسال ولتاژ و فرمان به موتورها، شیر برقی، پمپ، المنت گرمایشی، و همچنین مدیریت نمایشگرهای LED و حالت‌های برنامه‌ریزی‌شده شست‌وشو است

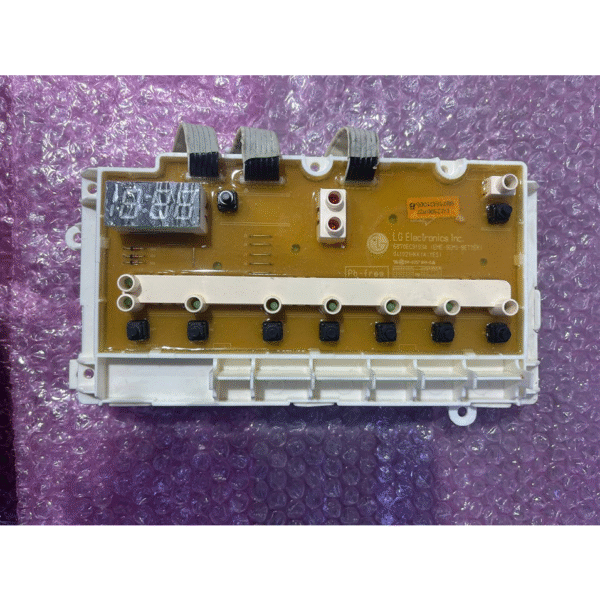

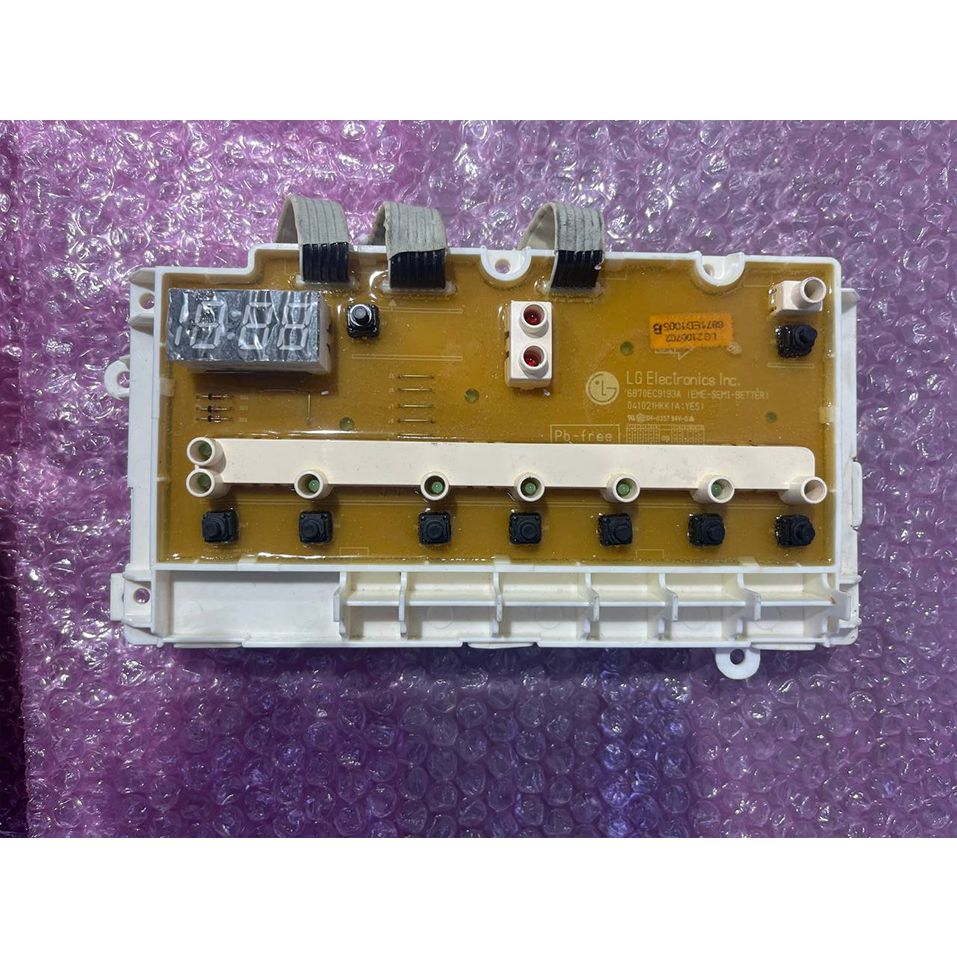

  2. برد نمایشگر و پنل دکمه‌ها (Control Panel):
    بخشی از برد است که نمایشگر LED/لمسی و دکمه‌ها را شامل می‌شود. این بخش معمولاً روی درب دستگاه قرار دارد و رطوبت و بخار می‌توانند باعث معیوب شدن اتصالات روی آن شوند
در صورت داشتن هرگونه سؤال، لطفاً با شماره‌های تماس یا پشتیبانی واتساپ با ما در ارتباط باشید.

🔧 مشکلات رایج برد ظرفشویی ال جی و راه‌حل‌ها

  • ورود رطوبت و بخار:
    رطوبت می‌تواند باعث عملکرد نامنظم، توقف یا خاموشی ناگهانی دستگاه شود. در صورت ورود رطوبت که بخش کنترل را با سشوار خشک کرده یا سطح پشت پنل را با نایلون بسته‌بندی غالباً برای جلوگیری از نفوذ بخار، درب را بلافاصله پس از پایان کار باز نگه دارید
  • اتصالات :
    اتصالات برق و کابل‌های بین برد اصلی و پنل ممکن است شُل یا خیس شوند؛ بررسی اتصالات در جعبه ترمینال و داخل درب اغلب مشکلات را حل می‌کند .
  • سوئیچ یا ارورهای پنلی:
    برخی مدل‌ها دارای قفل کودک، نشانگر نمک، گزینه‌های شست‌وشو مانند Extra Dry یا Eco Cycle هستند که نرم‌افزار برد آن‌ها را ردیابی می‌کند

تعمیر یا تعویض برد ظرفشویی ال جی

  • قبل از تعویض برد، همیشه دستگاه را خاموش کرده و از برق بکشید. همچنین، در برخی موارد بررسی اتصالات و سیم کشی الزامی است—نه همیشه برد مشکل‌ساز است

جمع‌بندی

مشکلاحتمالاتراه حل
نمایشگر کار نمی‌کند یا دکمه‌ها بی‌اثرندرطوبت یا اتصالاتخشک‌کردن، پوشش ضدبخار، باز نگه‌داشتن درب
دستگاه وسط کار خاموش می‌شوداشکال در برد اصلی یا اتصالات برقبررسی سیم‌کشی، در صورت نیاز تعویض برد
باید چراغ‌های نمایشگر اصلاح شونداشکال در عملکرد نرم‌افزاری بردریست دستگاه، تعویض برد پنل یا برد اصلی



دیسپلی (صفحه نمایش و پنل کنترل) ماشین ظرفشویی‌ ال‌ جی:

نمایش زمان و برنامه ی شستشو

  • نمایشگر دیجیتال زمان تقریبی باقیمانده برنامه ی شستشو را نشان می‌دهد و در ابتدا خاموش است تا پس از انتخاب برنامه روشن شود .
  • هنگامی که برنامه شستشو انتخاب می‌شود، زمان کل نمایش داده می شود و در حین کار، به‌صورت شمارش معکوس نشان داده می‌شود .

قفل کودک دیسپلی (Control Lock / Child Lock)

  • با نگه داشتن دکمه‌ای مانند Dual Zone یا Rinse + Spray (بسته به مدل) به مدت حدود 3 ثانیه، پنل تحت قفل در می‌آید تا از تغییرات ناخواسته جلوگیری شود
  • پس از فعال‌سازی، فقط دکمه Power فعال می‌ماند یا هیچ دکمه‌ای عمل نمی‌کند تا قفل لغو شود .

آیکون‌ها و هشدارهای دیسپلی

  • Rinse Aid (ستاره/قطره): وقتی مایع جلادهنده کم باشد، نمایشگر چراغ مربوطه روشن می‌شود.
  • Salt (نمک – دو فلش): نشانگر کم بودن نمک سختی‌گیر نیز روی پنل قابل مشاهده است .
  • Maiden Cycle یا Machine Clean: برنامه تمیزکاری داخلی با نگه داشتن دکمه Heavy به مدت 3 ثانیه فعال می‌شود.
برای آشنایی با نحوه ی کارکرد قطعات ماشین های ظرفشویی ال جی کلیک کنید.

برنامه های شستشوی دیسپلی ظرفشویی ال جی

  • نمایشگر دیسپلی برای انتخاب چرخه‌هایی مانند Normal، Eco، Auto، Delicate، Heavy، Quick/Turbo، Pre‑wash/Rinse استفاده می‌شود .
  • گزینه‌هایی مانند Extra Dry برای خشک‌کردن قدرتمند، Heavy برای ظروف سخت و برنامه Eco برای صرفه‌جویی در انرژی قابل انتخاب هستند .

کدهای خطای دیسپلی ظرفشویی ال جی (Error Codes)

  • هنگام بروز مشکلاتی مانند نشت آب یا گرمای بیش از اندازه، دیسپلی کدهایی مانند bE, AE/E1, OE, FE, HE, nE, Cr و… نشان می‌دهد .
  • برخی پیام‌ها مانند CL به معنی فعال بودن قفل کودک هستند و از کدهای خطا نیست .

نکات فنی و عیب‌یابی دیسپلی ظرفشویی ال جی

  • اگر بخشی از نمایشگر روشن نشود یا خاموش بشوند، معمولا مشکل مربوط به اتصال پنل یا خرابی برد است .
  • برخی نمایشگرها لمسی هستند و از برد هوشمند استفاده می‌کنند؛ این برد ورودی کاربر را دریافت و به دستور کارکرد برای دستگاه ترجمه می‌کند .

جمع‌بندی

قابلیتتوضیح
نمایش زماننشانگر زمان باقی‌مانده برنامه شستشو
قفل پنلجلوگیری از تغییرات ناخواسته
مدیریت برنامه های شستشوانتخاب، شروع و نمایش وضعیت برنامه ی شستشو
هشدارهای مصرف موادنشان کمبود مایع جلادهنده یا نمک
نمایش خطانمایان‌سازی کدهای خطا برای عیب‌یابی
عملکرد لمسی/بردپردازش دستورها توسط برد هوشمند
